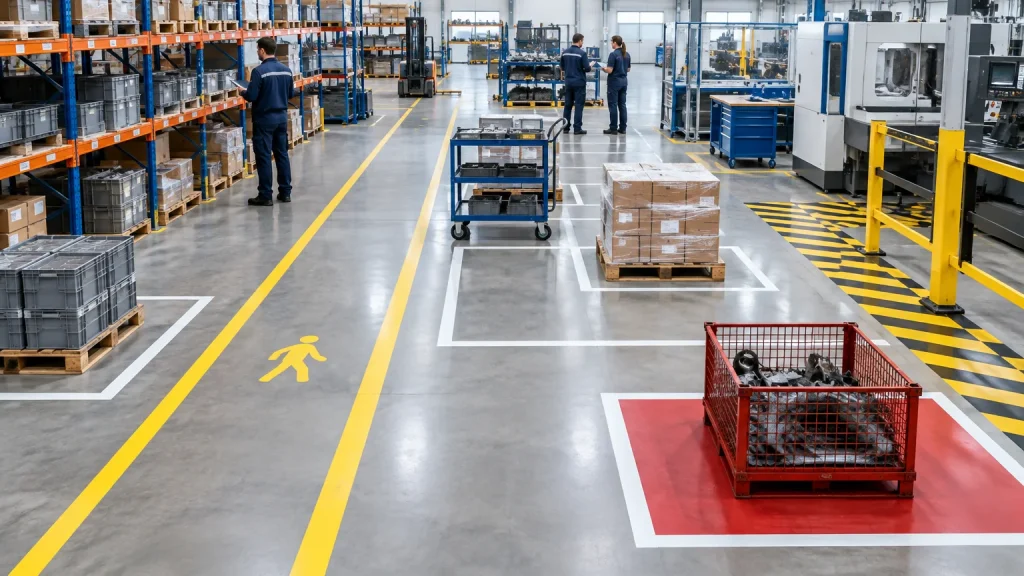

El marcado de suelos en 5S permite reconocer pasillos, ubicaciones, zonas de espera y áreas de seguridad con una mirada. Bien planteado, reduce búsquedas, desplazamientos innecesarios y dudas sobre dónde dejar cada elemento.
Esta guía explica cómo diseñarlo e implantarlo paso a paso, con criterios prácticos para fábricas, talleres y almacenes. También encontrarás una propuesta de colores, ejemplos y una comprobación final.
Qué necesitas antes de marcar el suelo
La cinta o la pintura llegan al final del proceso. Antes debes decidir qué materiales necesita el área, cómo circulan las personas y qué espacio requiere cada operación.
Empieza por retirar los elementos innecesarios. Las tarjetas rojas en 5S ayudan a separar material dudoso y evitar que una carretilla abandonada termine con una ubicación permanente.
Requisitos previos
- Zona clasificada y libre de materiales pendientes de decisión.
- Flujo de personas, carretillas, producto y residuos observado durante varios turnos.
- Ubicaciones definidas según frecuencia de uso y punto de consumo.
- Riesgos revisados por prevención de riesgos laborales.
- Criterio de colores aprobado para toda la planta.
- Suelo limpio, seco y con un estado adecuado para pintar o pegar cinta.
- Responsable asignado para conservar y actualizar el estándar.
Conviene registrar recorridos y acumulaciones durante una semana. Una fotografía puntual puede ocultar el contenedor que bloquea el pasillo cada cambio de turno o los palés que esperan dos horas junto a una máquina.
Qué debe identificar el marcado de suelos en 5S
El marcado de suelos en 5S debe responder a preguntas concretas: por dónde se camina, dónde espera el material, qué espacio pertenece a cada equipo y qué zonas deben permanecer despejadas.
En una implantación habitual se delimitan los siguientes elementos:
- Pasillos peatonales y cruces.
- Vías internas para carretillas y otros equipos móviles.
- Ubicaciones de palés, contenedores y carros.
- Entradas de material y salidas de producto terminado.
- Zonas de producto pendiente, conforme o rechazado.
- Puestos de trabajo, máquinas y equipos auxiliares.
- Extintores, cuadros eléctricos, duchas de emergencia y salidas.
- Áreas destinadas a residuos y consumibles.
- Zonas que deben quedar libres para abrir puertas o efectuar tareas de mantenimiento.
Cada línea debe tener una función comprensible. Un suelo lleno de recuadros y colores obliga al operario a interpretar demasiado y pierde utilidad durante el turno.
Colores para el marcado de suelos en 5S
La metodología 5S carece de un código universal de colores obligatorio. Cada empresa puede crear su estándar interno, siempre que respete la señalización de seguridad aplicable y mantenga el mismo criterio en todas sus áreas.
En España debes tener en cuenta el Real Decreto 485/1997. La norma contempla, entre otros puntos, la delimitación de vías de circulación mediante franjas continuas de un color visible, preferentemente blanco o amarillo, y la señalización de desniveles u obstáculos con franjas amarillas y negras o rojas y blancas.
| Color propuesto | Uso habitual | Criterio práctico |
|---|---|---|
| Blanco | Ubicaciones generales, puestos y equipos | Úsalo como color base para evitar un exceso de códigos. |
| Amarillo | Pasillos, vías de circulación y límites de trabajo | Reserva un criterio único para toda la fábrica. |
| Verde | Producto conforme, reciclaje o zonas relacionadas con una condición segura | Define por escrito cuál de estos usos adopta la planta. |
| Rojo | Producto rechazado, material bloqueado o equipos contra incendios | Evita mezclar rechazo de calidad y protección contra incendios en espacios próximos. |
| Azul | Material en proceso, información o ubicación sometida a una instrucción | Acompáñalo con texto cuando pueda generar dudas. |
| Naranja | Producto pendiente de inspección o material retenido | Resulta útil para estados temporales con seguimiento. |
| Amarillo y negro | Obstáculos, golpes o zonas de atención | Su aplicación debe coordinarse con prevención. |
| Rojo y blanco | Zonas con acceso restringido o peligro | Comprueba su correspondencia con la evaluación de riesgos. |
Esta tabla funciona como punto de partida. El servicio de prevención debe validar cualquier color relacionado con seguridad, evacuación, circulación, incendios u obligaciones legales.
Añade texto, pictogramas o carteles cuando el color pueda admitir varias interpretaciones. La palabra “rechazado” dentro de una zona roja aporta bastante más información que el color por sí solo.
Cómo implantar el marcado de suelos en 5S paso a paso
1. Observa los flujos durante el trabajo
Recorre la zona en distintos momentos del turno. Registra movimientos de operarios, transpaletas, carretillas, carros y abastecedores, además de las acumulaciones de material.
Habla con quienes trabajan allí. Suelen conocer el punto exacto donde se cruzan dos carros o la ubicación que obliga a dar diez pasos adicionales en cada ciclo.
2. Dibuja el estado actual
Prepara un plano sencillo con máquinas, estanterías, pasillos, accesos y puntos de consumo. Marca también los obstáculos, cruces con poca visibilidad y espacios necesarios para mantenimiento.
Un croquis impreso suele bastar para una zona pequeña. En áreas complejas puedes utilizar un plano a escala y registrar anchuras, radios de giro y distancias de seguridad.
3. Define la ubicación de cada elemento
Coloca los materiales de uso frecuente cerca del punto donde se consumen. Separa las entradas, las salidas y los productos con estados diferentes para reducir mezclas.
Esta decisión pertenece a Seiton. La guía sobre cómo ordenar el puesto de trabajo te ayudará a elegir las ubicaciones antes de dibujarlas en el suelo.
4. Diseña un código sencillo
Limita el número de colores y asigna un significado a cada uno. Documenta el color, el uso, el tipo de línea, la anchura y los rótulos asociados.
Una práctica razonable consiste en utilizar líneas de entre 50 y 100 milímetros para ubicaciones y límites internos. La medida adecuada dependerá de la distancia de lectura, el tráfico, el tamaño del área y los requisitos de seguridad.
5. Prueba el diseño con cinta temporal
Haz una prueba durante varios días antes de aplicar pintura definitiva. Comprueba que los palés caben, las puertas abren, la carretilla gira y el operario puede trabajar sin pisar un pasillo.
La prueba debe incluir al menos un ciclo de abastecimiento y una retirada de producto. Si la planta trabaja con formatos distintos, valida el caso que ocupa más espacio.
6. Prepara el suelo
Retira polvo, aceite, grasa y restos de adhesivo. Repara grietas o zonas desconchadas cuando puedan impedir una fijación uniforme.
Respeta los tiempos de secado indicados por el fabricante. Una cinta colocada sobre un suelo húmedo suele despegarse en los bordes y termina acumulando suciedad.
7. Aplica cinta o pintura
La cinta permite cambios rápidos y encaja bien en pruebas, áreas con modificaciones frecuentes o superficies adecuadas para adhesivo. La pintura suele soportar mejor el tráfico intenso si la preparación y el producto son correctos.
Usa plantillas para flechas, textos y símbolos. Mantén líneas rectas, esquinas legibles y aperturas suficientes para introducir o retirar los elementos delimitados.
8. Identifica cada zona
Añade el nombre del material, la cantidad máxima, el estado o el equipo asignado. Un recuadro puede incluir “carro de cambio”, “máximo 2 palés” o “producto pendiente de inspección”.
La cantidad máxima convierte el suelo en un control visual. Si una zona admite dos palés y aparece un tercero fuera del límite, la desviación queda visible.
9. Forma al equipo y asigna responsables
Explica el código sobre el terreno en sesiones breves de cinco o diez minutos. Utiliza ejemplos del propio puesto y aclara qué hacer cuando una ubicación está ocupada.
Asigna la conservación de cada área a un puesto o equipo. El estándar debe indicar quién revisa las líneas, con qué frecuencia y cómo comunica los daños.
10. Audita y corrige
Revisa el marcado de suelos en 5S después de la primera semana y, posteriormente, dentro de la rutina 5S. Busca líneas desgastadas, ubicaciones vacías sin uso, materiales fuera de zona y códigos que causen dudas.
Integra estas comprobaciones en una auditoría 5S. Una desviación repetida suele indicar que la ubicación, la capacidad o el flujo necesitan ajustes.
Ejemplo de marcado en una línea de producción
Imagina una línea atendida por cuatro operarios que recibe componentes en palés y retira producto terminado cada hora. Los pasillos están definidos, pero los envases vacíos y el material pendiente aparecen junto a la entrada de la célula.
El equipo plantea el siguiente marcado de suelos en 5S:
- Dos posiciones blancas para componentes, con referencia y máximo de un palé por ubicación.
- Una posición azul para producto en proceso.
- Una zona naranja para material pendiente de inspección.
- Una ubicación roja rotulada para producto bloqueado.
- Un espacio blanco para envases vacíos, con capacidad máxima de dos carros.
- Un pasillo amarillo que se mantiene libre durante todo el turno.
Durante la prueba descubren que el carro de envases invade la apertura de un armario eléctrico. La ubicación se desplaza 80 centímetros antes de pintar. Esta validación evita consolidar un diseño inseguro y una corrección posterior.
Errores frecuentes al señalizar el suelo
Marcar antes de ordenar
El resultado suele ser una colección de recuadros para objetos innecesarios. Clasifica, elimina y define el flujo antes de delimitar posiciones.
Usar demasiados colores
Ocho o diez significados resultan difíciles de recordar. Trabaja con pocos colores y añade rótulos donde haga falta.
Copiar un estándar sin adaptarlo
El código de otra fábrica puede entrar en conflicto con la señalización existente o con los criterios de prevención. Valida cada uso dentro de tu planta.
Olvidar el espacio de maniobra
El rectángulo puede ajustarse al tamaño del palé y dejar fuera las horquillas, el giro de la transpaleta o la apertura de una protección. Prueba cada movimiento antes de fijar el diseño.
Crear zonas sin límites de cantidad
Una ubicación denominada “material pendiente” puede crecer durante todo el turno. Indica la capacidad máxima y define la reacción cuando se alcanza.
Descuidar el mantenimiento
Las líneas dañadas transmiten que el estándar ha dejado de importar. Incluye su revisión dentro de las tareas periódicas de orden y limpieza.
Lista de comprobación final
Utiliza esta lista antes de aprobar el marcado de suelos en 5S:
- ¿Cada línea y cada color tienen una función definida
- ¿El código coincide en todas las áreas de la planta
- ¿Prevención ha validado la señalización relacionada con riesgos y circulación
- ¿Los pasillos y equipos de emergencia permanecen despejados
- ¿Las carretillas y transpaletas pueden maniobrar dentro del espacio previsto
- ¿Las ubicaciones muestran el material y la cantidad máxima
- ¿Los estados de calidad se distinguen con claridad
- ¿El diseño se ha probado durante un turno representativo
- ¿El personal conoce el significado de los colores
- ¿Existe un responsable y una frecuencia de revisión
- ¿Las líneas desgastadas se reparan mediante una pauta definida
- ¿Las desviaciones provocan una acción concreta
El marcado de suelos en 5S funciona cuando facilita decisiones durante el turno y hace visibles las desviaciones. Mantén un código corto, valida los movimientos y modifica las ubicaciones cuando cambien el producto, el proceso o los riesgos.
Profundizar en 5S para aplicar el marcado con método
El marcado forma parte de un sistema más amplio de clasificación, orden, limpieza, estandarización y disciplina. Una formación estructurada te ayudará a conectarlo con la gestión visual, las auditorías y las rutinas del equipo.
Puedes ampliar estos conocimientos con el curso de 5S online, dirigido a responsables de producción, supervisores, técnicos de mejora continua, ingenieros de proceso y personas que quieren reforzar su perfil profesional en operaciones.
Es un curso corto, en español, con acceso desde cualquier dispositivo y a tu ritmo.
