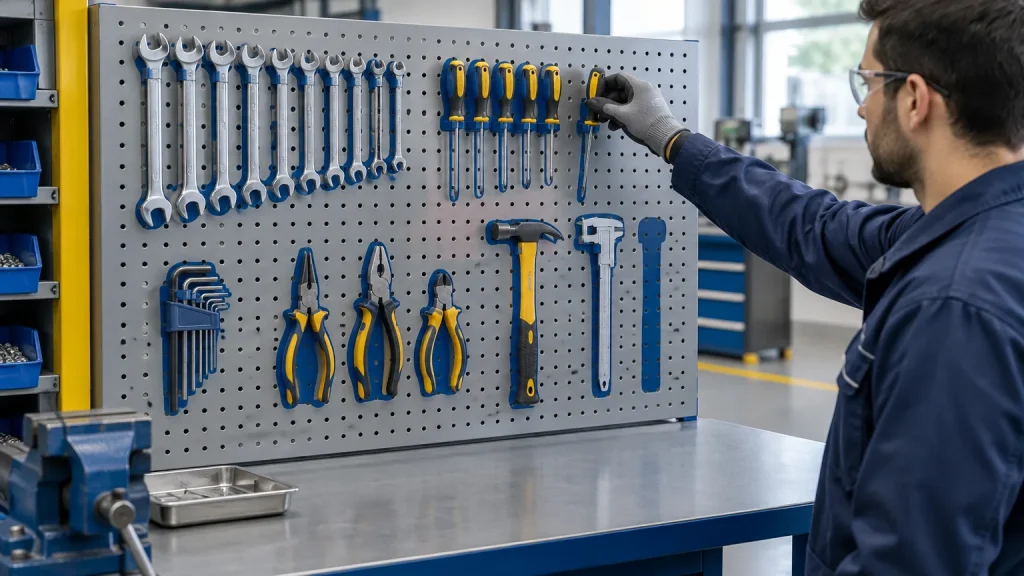

Un panel de sombras 5S permite localizar cada herramienta en segundos y detectar cualquier ausencia con una mirada. Para que funcione en planta, debes definir bien su contenido, ubicación, diseño visual y sistema de reposición.
En esta guía encontrarás los requisitos previos, el proceso de fabricación paso a paso, un ejemplo de taller y una comprobación final. Puedes aplicarlo con materiales sencillos y validarlo directamente con los operarios del puesto.
Qué es un panel de sombras 5S y para qué sirve
Un panel de sombras 5S es un soporte visual donde cada herramienta tiene una posición asignada. La silueta, el color, el nombre o el código del utensilio indican qué debe colocarse y dónde debe quedar después de utilizarlo.
Este recurso forma parte de Seiton, la segunda fase de las 5S. Su función consiste en facilitar el acceso, la devolución y el control visual de herramientas compartidas.
- Reduce el tiempo dedicado a buscar herramientas.
- Permite detectar ausencias al terminar una tarea o un turno.
- Evita que cada persona ordene el puesto con un criterio distinto.
- Facilita el inventario y la reposición.
- Ayuda a identificar herramientas deterioradas o fuera de lugar.
- Reduce desplazamientos innecesarios alrededor del puesto.
El panel ofrece mejores resultados cuando las herramientas se usan con frecuencia y permanecen cerca del punto de utilización. Una llave empleada dos veces al año suele encajar mejor en un armario identificado o en un almacén común.
Requisitos previos antes de diseñar el panel
La fabricación debe empezar después de clasificar los elementos del puesto. Si colocas todas las herramientas disponibles, incluidas las duplicadas y obsoletas, trasladarás el desorden desde un cajón hasta una pared.
Clasifica las herramientas necesarias
Revisa cada herramienta con los operarios que trabajan habitualmente en la zona. Registra su frecuencia de uso, estado, responsable y punto de utilización.
Las herramientas dudosas pueden pasar por un periodo de observación. La guía de Seiri para clasificar lo necesario explica cómo tomar esta decisión con criterios de uso.
| Frecuencia de uso | Ubicación recomendada | Criterio práctico |
|---|---|---|
| Varias veces por turno | Panel junto al punto de uso | Acceso inmediato y sin desplazamientos |
| Una vez al día o a la semana | Zona lateral o panel secundario | Accesible sin ocupar la posición principal |
| Uso ocasional | Armario o almacén identificado | Retirada mediante registro si procede |
| Sin uso conocido | Zona temporal de decisión | Revisión con responsable y fecha límite |
Define quién utilizará y mantendrá el panel
Asigna un área responsable, aunque las herramientas sean compartidas. Producción puede revisar el panel al cierre del turno y mantenimiento puede gestionar las reposiciones o calibraciones.
También conviene decidir quién autoriza cambios. Un estándar que cualquiera modifica sin comunicación pierde consistencia en pocas semanas.
Mide el espacio disponible
Mide la pared, bancada o estructura donde instalarás el panel de sombras 5S. Comprueba la altura de alcance, la apertura de puertas, el paso de carretillas y cualquier riesgo de golpe o atrapamiento.
Las herramientas de uso frecuente deben quedar entre la altura de la cintura y los hombros siempre que su peso lo permita. Los elementos pesados necesitan posiciones bajas y soportes resistentes.
Materiales para fabricar un panel de sombras 5S
La elección del material depende del entorno, el peso de las herramientas y la frecuencia de limpieza. Un tablero sencillo puede servir en una zona de montaje seca, mientras que un taller con aceite o viruta necesita superficies lavables y resistentes.
| Material | Uso adecuado | Aspectos que debes controlar |
|---|---|---|
| Chapa perforada | Talleres y mantenimiento | Capacidad de carga, bordes y fijación |
| Panel metálico liso | Entornos industriales con limpieza frecuente | Necesita ganchos o soportes bien fijados |
| PVC rígido o panel plástico | Montaje ligero y zonas limpias | Compatibilidad con productos de limpieza |
| Tablero de madera sellado | Prototipos y entornos secos | Humedad, astillas y resistencia al fuego |
| Espuma troquelada | Cajones, carros y maletines | Profundidad, suciedad y desgaste |
Además del soporte, necesitarás ganchos, abrazaderas o alojamientos, etiquetas resistentes, pintura o vinilo para las siluetas y fijaciones adecuadas al peso total. Añade protecciones en cantos cuando exista riesgo de corte.
Consulta las normas internas de seguridad, higiene y materiales permitidos antes de instalar el panel. Los requisitos pueden cambiar en alimentación, salas limpias, zonas ATEX o puestos con componentes eléctricos.
Cómo hacer un panel de sombras 5S paso a paso
El siguiente método evita fabricar un panel atractivo que resulte incómodo durante la producción. La participación de quienes usan las herramientas debe mantenerse durante el diseño y la prueba.
1. Registra las herramientas y su frecuencia de uso
Crea una lista con el nombre, código, cantidad, frecuencia, peso y estado de cada herramienta. Incluye información sobre calibración si trabajas con llaves dinamométricas, calibres u otros equipos de medición.
Retira duplicados sin función, herramientas rotas y referencias que pertenecen a otra zona. Cada elemento del panel debe responder a una tarea concreta.
2. Observa el trabajo en el puesto
Dedica al menos un ciclo completo a observar cómo se recogen y devuelven las herramientas. Anota desplazamientos, cruces de manos, cambios de postura y momentos de espera.
Una herramienta utilizada veinte veces por turno debe quedar más cerca que otra empleada una sola vez. El orden alfabético ayuda en algunos almacenes, pero suele aportar poco dentro de un puesto con una secuencia fija.
3. Elige la ubicación del panel
Coloca el panel de sombras 5S cerca del punto de utilización y dentro del campo visual del equipo. Evita instalarlo detrás del operario si eso obliga a girarse en cada ciclo.
Comprueba que el panel permita recoger cada herramienta sin adoptar posturas forzadas. La ubicación tampoco debe bloquear extintores, cuadros eléctricos, salidas, pasillos o elementos de emergencia.
4. Distribuye las herramientas antes de marcar
Presenta las herramientas sobre una plantilla de papel, cartón o panel provisional. Agrúpalas por operación, familia o secuencia de uso.
Deja espacio suficiente para agarrar cada mango con guantes. Dos herramientas demasiado juntas generan golpes, devoluciones incorrectas y pérdida de tiempo.
La guía para aplicar Seiton y ordenar el puesto de trabajo te ayudará a definir ubicaciones según frecuencia, ergonomía y flujo.
5. Dibuja las sombras y añade identificación
Traza la silueta de cada herramienta o utiliza vinilo recortado. La forma debe permitir reconocer el hueco vacío desde la posición normal de trabajo.
Añade el nombre o código debajo de la sombra. Si existen modelos parecidos, incorpora la medida: llave fija 13 mm, destornillador PH2 o vaso 10 mm.
Puedes usar colores para distinguir familias o estados. Mantén una leyenda sencilla y común para toda la planta. Cuatro códigos de color bien definidos suelen funcionar mejor que una combinación distinta en cada área.
6. Instala soportes seguros
Selecciona ganchos y alojamientos según el peso, la forma y el movimiento necesario para retirar la herramienta. Un soporte abierto facilita la recogida, aunque también debe impedir caídas por vibraciones o golpes.
Fija el panel a una estructura capaz de soportar la carga total con margen suficiente. Revisa tornillos, anclajes, cantos y salientes antes de ponerlo en servicio.
7. Identifica el panel y sus reglas de uso
Incluye el nombre del área, el responsable, la fecha de aprobación y la versión del estándar. Si una herramienta puede salir de la zona, establece un sistema de préstamo visible.
Una ficha magnética con el nombre del usuario, una tarjeta de retirada o un código sencillo permiten saber quién tiene el elemento. El método debe requerir pocos segundos.
8. Prueba el panel durante varios turnos
Utiliza el panel de sombras 5S en condiciones normales durante una o dos semanas antes de cerrar el diseño. Recoge comentarios de todos los turnos, también del personal eventual que use el puesto.
Mide el tiempo de búsqueda, las herramientas ausentes y los errores de devolución. Cambia las posiciones que causen giros, alcances difíciles o confusión.
9. Aprueba el estándar visual
Haz una fotografía del panel completo y ordenado. Colócala junto al soporte o intégrala en el estándar del puesto con una fecha de revisión.
La fotografía sirve como referencia, pero las sombras ya deben indicar el estado esperado. Registra cualquier cambio de herramienta, código o ubicación para mantener actualizada la versión.
Ejemplo de panel de sombras 5S en un puesto de mantenimiento
Imagina un puesto compartido por cuatro técnicos de mantenimiento en tres turnos. Antes de la mejora, cada técnico dedicaba entre tres y seis minutos a localizar llaves, alicates y destornilladores al preparar una intervención.
El equipo clasificó 42 herramientas y seleccionó 24 para el panel principal. Otras 11 quedaron en un armario identificado por su uso semanal y siete pasaron a una zona temporal por duplicidad o deterioro.
El panel se dividió en tres grupos:
- Llaves y vasos, ordenados por medida.
- Alicates y herramientas de corte, agrupados por función.
- Destornilladores y herramientas aisladas, identificados por tipo y tamaño.
Las herramientas frecuentes quedaron a la altura del pecho. Los útiles pesados se colocaron en la franja inferior. Cada posición recibió una silueta azul y una etiqueta con código interno.
Tras diez turnos de prueba, el equipo trasladó dos herramientas al lateral derecho para reducir cruces de manos. También añadió una tarjeta de retirada para los elementos que podían salir del taller.
El indicador elegido fue el porcentaje de herramientas presentes al cierre del turno. La revisión duraba menos de un minuto y permitía abrir una acción inmediata ante cada ausencia.
Cómo estandarizar y mantener el panel
El panel de sombras 5S necesita una rutina corta de revisión. La frecuencia debe encajar con el uso: cierre de turno en talleres compartidos, revisión semanal en puestos con baja rotación o comprobación por lote cuando existe riesgo de dejar herramientas dentro del producto.
- Comprobar que cada herramienta ocupa su posición.
- Revisar desgaste, suciedad y daños.
- Confirmar que etiquetas y siluetas siguen legibles.
- Verificar anclajes, ganchos y soportes.
- Registrar ausencias y asignar una acción.
- Actualizar el estándar tras cualquier cambio aprobado.
La limpieza puede utilizarse para observar fisuras, mangos sueltos, corrosión o fugas próximas al panel. Este enfoque conecta con Seiso como limpieza e inspección.
Incluye el panel en la auditoría 5S del área, pero evita valorar únicamente su aspecto. La auditoría debe comprobar accesibilidad, devolución, seguridad, control de ausencias y actualización del estándar.
Indicadores para saber si el panel funciona
El número de paneles instalados mide actividad. Para valorar el resultado conviene observar el comportamiento del puesto antes y después de la implantación.
| Indicador | Cálculo o método | Qué permite detectar |
|---|---|---|
| Tiempo medio de búsqueda | Minutos de búsqueda entre observaciones realizadas | Ubicaciones confusas o herramientas ausentes |
| Disponibilidad al cierre | Herramientas presentes entre herramientas estándar × 100 | Pérdidas y fallos de devolución |
| Devoluciones incorrectas | Número de herramientas colocadas en otro hueco | Sombras parecidas o identificación insuficiente |
| Incidencias por estado | Herramientas dañadas detectadas por periodo | Necesidades de reposición o mantenimiento |
| Tiempo de reposición | Horas desde la detección hasta la sustitución | Fallos en el circuito de escalado |
Toma una medida inicial durante varios turnos. Después repite la observación con el mismo criterio. Una muestra pequeña sirve para detectar tendencias, siempre que incluya diferentes personas y condiciones de trabajo.
Errores frecuentes al implantar un panel de sombras
Colocar demasiadas herramientas
Un panel saturado dificulta el acceso y oculta las prioridades. Reserva la zona principal para los elementos de uso frecuente y asigna otras ubicaciones a los útiles ocasionales.
Diseñarlo desde un despacho
El plano del puesto aporta medidas, pero deja fuera muchos movimientos cotidianos. Valida el diseño con los operarios y observa varios ciclos antes de perforar o pintar.
Usar sombras difíciles de distinguir
Las siluetas de varias llaves o destornilladores pueden parecer iguales desde lejos. Añade la medida, el código y una separación suficiente entre posiciones.
Ignorar la ergonomía y la seguridad
Una herramienta pesada colocada por encima de los hombros aumenta el riesgo de caída. Los ganchos salientes, bordes cortantes y paneles mal anclados también requieren corrección antes del uso.
Olvidar el sistema de retirada
La sombra vacía avisa de una ausencia, aunque también necesitas conocer el motivo y la persona responsable. Define una tarjeta o registro sencillo para las herramientas compartidas.
Dejar el estándar sin responsable
Las herramientas cambian con el proceso. Asigna a una persona o función la revisión de etiquetas, fotografías, soportes y referencias obsoletas.
Lista de comprobación final del panel de sombras 5S
Revisa estos puntos junto al equipo antes de aprobar la instalación:
- Las herramientas incluidas son necesarias y están en buen estado.
- La ubicación queda cerca del punto de utilización.
- Las herramientas frecuentes se alcanzan con facilidad.
- Los elementos pesados ocupan posiciones bajas y seguras.
- Cada sombra se distingue desde la posición de trabajo.
- Los nombres, códigos y medidas pueden leerse con claridad.
- Existe espacio para coger y devolver cada elemento con guantes.
- Los soportes resisten el peso y evitan caídas.
- El panel respeta pasillos, equipos de emergencia y normas internas.
- Las ausencias tienen un método de identificación y seguimiento.
- El estándar muestra responsable, fecha y versión.
- Todos los turnos han participado en la prueba.
- La revisión periódica tiene frecuencia y responsable.
- Existe al menos un indicador para comprobar el resultado.
Un panel de sombras 5S aporta orden cuando facilita el trabajo diario, hace visibles las ausencias y se mantiene como parte del estándar. Empieza con un puesto piloto, mide los tiempos y corrige el diseño antes de extenderlo a otras zonas.
